选错结构装不上？来看下电缸三种布局该怎么选

三大电缸布局，**结构解析

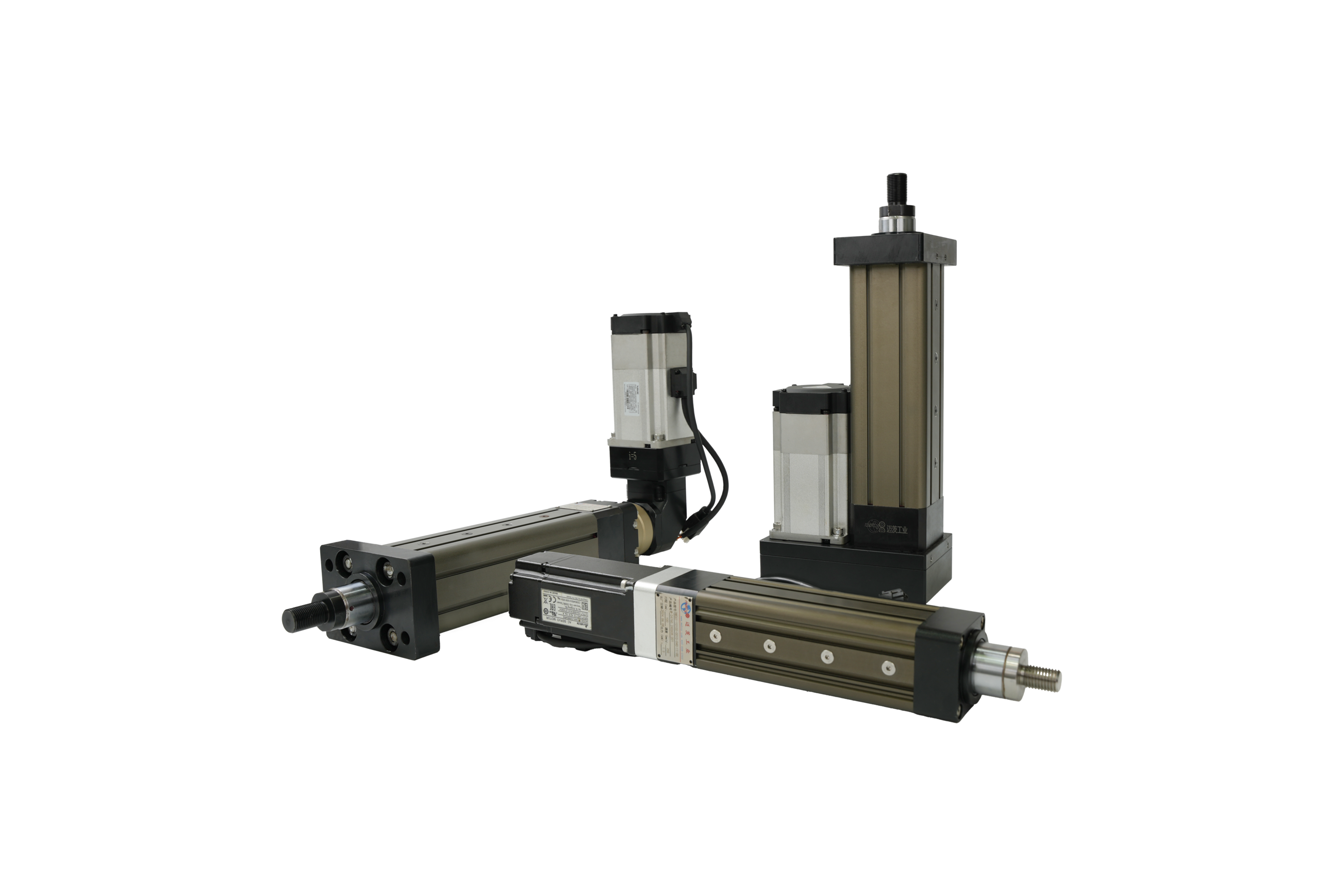

电缸由缸体与电机两大**部件组成，根据电机排布方式，分为直线串联、折返平

行、直角换向三类结构。直线式为电机与缸体同轴串联；折返式电机平行布置在缸

体侧面；直角式电机与缸体呈 90 度夹角。

很多采购与非**工程师，容易忽略布局差异，*关注推力、行程参数，导致后期

装配受阻。三种结构基础性能差距有限，但传动机构、空间尺寸，决定各自适用边

界。迈茨工业在承接定制化解决方案时，会优先确认电机排布形式，从源头规避装

配风险。

传动差异，决定工况适配范围

不同结构内部传动部件，是选型的**依据。直线式传动链路*短，中间零件少，

动态响应表现突出，高频振动、高速往复工况优先选用该结构。

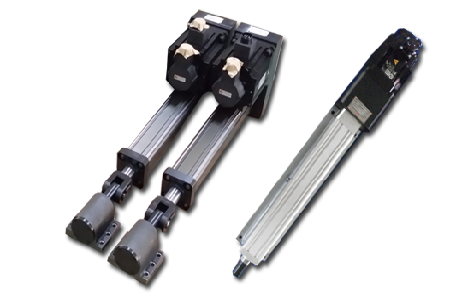

折返式又分为齿轮传动与同步带传动两个分支。齿轮传动刚性强，可应对重载工况，

同时规避垂直安装下坠风险；同步带多用于轻量化场景，即便发生断裂，也不会对

整机设备造成二次损坏。直角式依靠伞齿轮、直角行星减速机、涡轮涡杆等部件完

成换向，不同换向组件整体性能差距较小，更多需要结合安装空间做取舍。

迈茨工业可根据客户工况，匹配齿轮、同步带多种折返方案，针对高频振动场景优

先推荐直线式结构，兼顾性能与设备安全。

空间 + 工况，快速锁定合适方案

选型的**前提，是分清设备空间约束类型。如果设备轴向长度空间紧张，但横向

宽度余量充足，折返式、直角式的短轴向优势就能充分发挥。反之，当轴向预留空

间充足，高度、宽度方向空间狭小，直线式一体缸便是**解。如果忽略空间条件

盲目选型，*直接后果就是电缸无法装入设备，造成物料、工期双重损耗。

工程师开展设计时，不能只看参数表，要先梳理设备安装空间约束，确认是轴向长

度受限，还是横向、高度方向空间不足。结合图纸与现场工况：高频振动选直线式；

重载防下坠选齿轮版折返；空间局促优先折返或直角。迈茨工业的技术团队在方案

输出阶段，会同步校验空间边界与工况条件，多重维度校验，选出适配项目的电缸

方案。
